NPT savienotāju veidgabali ir izgatavoti no vītnes izmēriem no 1 / 8NPT līdz 2NPT atkarībā no uzstādīšanas izvēles. Mēs piedāvājam plašu hidraulisko adapteru klāstu, kas ir pieejami dažādos izmēros, konfigurācijās un pakāpēs. Plaši tiek izmantoti ļoti prasīgās rūpnieciskās caurulēs, mūsu adapteri ir precīzi konstruēti un tiem ir ciešas pielaides un ļoti precīzi izmēri. Piedāvājam arī augstākās kvalitātes adapterus pasūtījuma specifikācijās.
√ Daļas Nr .: 1N (NPT vīrietis)
Apter Adapteru standarti: SAEJ514, SAE J1453, BSI 5200, DIN2353, DIN3865
Apter Adapteru veidi: JIC sērija, ORFS sērija, Metriskā sērija, NPT sērija, BSP sērija utt
Q MOQ: atkārtoti saražotam vienumam ir nepieciešams 300 vienības
√ Piegādes laiks: vienas nedēļas laikā akciju produktiem; divas nedēļas saražotajiem
Hidrauliskās NPT vīriešu adapteru rasējums
Tehnisko datu tabula
| THREAD | IZMĒRI | |||||
| NODAĻA. | E | F | A | B | S1 | L |
| 1N-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 10 | 10 | 12 | 26 |
| 1N-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 10 | 14 | 14 | 30 |
| 1N-02-06 | Z1 / 8 "X27 | Z3 / 8 "X18 | 10 | 14 | 17 | 30 |
| 1N-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 14 | 14 | 14 | 34 |
| 1N-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 14 | 14 | 17 | 34 |
| 1N-04-08 | Z1 / 4 "X18 | Z1 / 2 "X14 | 14 | 19 | 22 | 41.6 |
| 1N-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 14 | 14 | 17 | 34 |
| 1N-06-08 | Z3 / 8 "X18 | Z1 / 2 "X14 | 14 | 19 | 22 | 41 |
| 1N-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 19 | 19 | 22 | 46 |
| 1N-08-12 | Z1 / 2 "X14 | Z3 / 4 "X14 | 19 | 19.5 | 27 | 47 |
| 1N-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 19.5 | 19.5 | 27 | 48 |
| 1N-12-16 | Z3 / 4 "X14 | Z1 "X11.5 | 19.5 | 24 | 36 | 53 |
| 1N-16 | Z1 "X11.5 | Z1 "X11.5 | 24 | 24 | 36 | 58 |
| 1N-16-20 | Z1 "X11.5 | Z1.1 / 4 "X11.5 | 24 | 25 | 46 | 62 |
| 1N-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 25 | 46 | 63 |
| 1N-20-24 | Z1.1 / 4 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 25 | 50 | 65 |
| 1N-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 25 | 50 | 65 |
| 1N-24-32 | Z1.1 / 2 "X11.5 | Z2 "X11.5 | 25 | 29 | 70 | 72 |
| 1N-32 | Z2 "X11.5 | Z2 "X11.5 | 29 | 29 | 70 | 75 |

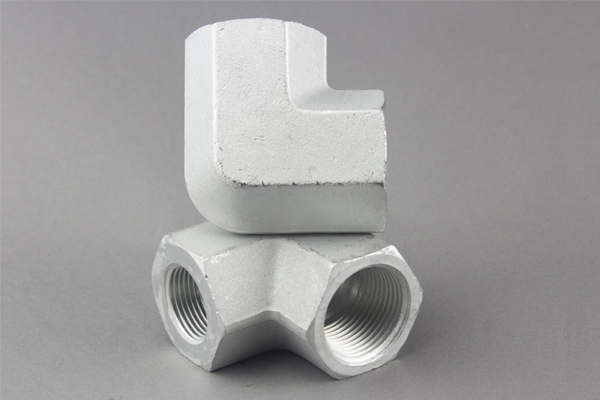

7N9 ir paredzēts 90 grādu NPT sieviešu adapteru armatūrai, ko plaši izmanto hidraulisko detaļu savienojumos. YH ir pilnvērtīgs hidraulisko adapteru produktu piegādātājs, kas nodrošina konkurētspējīgas cenas, izcilu servisu un ātru piegādi. Mēs piegādājam augstākās kvalitātes hidraulisko adapteru produktus un pievienotās vērtības pakalpojumus klientiem visā pasaulē.
√ Daļas Nr .: 7N9 (90 grādu NPT sieviete)
H YH ražošanas process: materiālu sagatavošana; instrumentu virpošanas apstrāde; CNC mašīnu apstrāde; noņemt sijas un piemaisījumus; cinkošana; kvalitātes un daudzuma pārbaude; iepakošana; piegādes preces; pēcpārdošanas serviss (ja nepieciešams)
√ Materiāls: viegls tērauds; Nerūsējošais tērauds; Misiņš
√ Sertifikāts: ISO9001: 2008
NPT sieviešu vītnes adaptera zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | |||
| NODAĻA. | E | F | A | S1 |
| 7N9-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 20 | 17 |
| 7N9-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 20 | 19 |
| 7N9-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 22.5 | 19 |
| 7N9-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 26 | 22 |
| 7N9-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 31 | 27 |
| 7N9-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 34 | 33 |
| 7N9-16 | Z1 "X11.5 | Z1 "X11.5 | 42 | 41 |
| 7N9-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 48 | 50 |
| 7N9-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 53 | 60 |
| 7N9-32 | Z2 "X11.5 | Z2 "X11.5 | 62 | 70 |

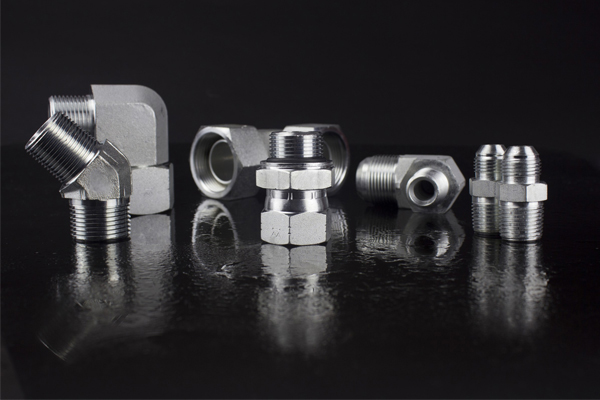

1JN9 veidgabali ir 90 ° JIC 74 ° konuss ar NPT vītnes vītnēm. JIC veidgabali ir veidgabalu veids, kas apstrādāts ar 37 grādu uzliesmošanas sēdekļu virsmu. Šos veidgabalus plaši izmanto degvielas padeves un šķidruma barošanas lietojumos, īpaši gadījumos, kad ir iesaistīts ārkārtīgi augsts spiediens. YH ražo šos veidgabalus atbilstoši nepieciešamajai kvalitātei. Tālāk ir sniegta informācija par jūsu atsauci. Jebkuri ieteikumi vai komentāri, lūdzu, informējiet mūs.
√ Pielikuma Nr .: 1JN9 (90 ° JIC vīrietis, 74 ° Cone uz NPT Male)
Izes Izmēri: no 02 līdz 32 veidiem ir iesaistīti YH ražošanā katru dienu
√ Piegādes laiks: mazāk nekā 10 dienas akciju produktiem; ne mazāk kā 40 dienas, ja pasūtījums ir mazs vai liels.
√ Piegādes osta: Ningbo (tuvākā), Šanhaja; Guangzhou; kā klients
√ Valūta: USD; Eiro; RMB; kā rēķinā teikts
JIC uz NPT zīmēšanas uzstādīšana
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||
| NODAĻA. | E | F | A | B | S1 |
| 1JN9-04-02 | U7 / 16 "X20 | Z1 / 8 "X27 | 26.5 | 23.5 | 11 |
| 1JN9-04 | U7 / 16 "X20 | Z1 / 4 "X18 | 29 | 27 | 14 |
| 1JN9-04-06 | U7 / 16 "X20 | Z3 / 8 "X18 | 29 | 30 | 17 |
| 1JN9-05-02 | U1 / 2 "X20 | Z1 / 8 "X27 | 26.5 | 23.5 | 11 |
| 1JN9-05-04 | U1 / 2 "X20 | Z1 / 4 "X18 | 29 | 27 | 14 |
| 1JN9-05-06 | U1 / 2 "X20 | Z3 / 8 "X18 | 29 | 30 | 17 |
| 1JN9-06 | U9 / 16 "X18 | Z3 / 8 "X18 | 22 | 22 | 17 |
| 1JN9-06-04 | U9 / 16 "X18 | Z1 / 4 "X19 | 29 | 27 | 14 |
| 1JN9-06-08 | U9 / 16 "X18 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-08-04 | U3 / 4 "X16 | Z1 / 4 "X18 | 33 | 33 | 19 |
| 1JN9-08-06 | U3 / 4 "X16 | Z3 / 8 "X18 | 33 | 33 | 19 |
| 1JN9-08 | U3 / 4 "X16 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-08-12 | U3 / 4 "X16 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-10-06 | U7 / 8 "X14 | Z3 / 8 "X18 | 37 | 37 | 22 |
| 1JN9-10-08 | U7 / 8 "X14 | Z1 / 2 "X14 | 37 | 37 | 22 |
| 1JN9-10-12 | U7 / 8 "X14 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-12-08 | U1.1 / 16 "X12 | Z1 / 2 "X14 | 43 | 43 | 27 |
| 1JN9-12 | U1.1 / 16 "X12 | Z3 / 4 "X14 | 43 | 43 | 27 |
| 1JN9-12-16 | U1.1 / 16 "X12 | Z1 "X11.5 | 37 | 37 | 33 |
| 1JN9-16-12 | U1.5 / 16 "X12 | Z3 / 4 "X14 | 52 | 47 | 33 |
| 1JN9-16 | U1.5 / 16 "X12 | Z1 "X11.5 | 52 | 47 | 33 |
| 1JN9-16-20 | U1.5 / 16 "X12 | Z1.1 / 4 "X11.5 | 56 | 59 | 44 |
| 1JN9-16-24 | U1.5 / 16 "X12 | Z1.1 / 2 "X11.5 | 57 | 61 | 50 |
| 1JN9-20-16 | U1.5 / 8 "X12 | Z1 "X11.5 | 59 | 56 | 44 |
| 1JN9-20 | U1.5 / 8 "X12 | Z1.1 / 4 "X11.5 | 59 | 56 | 44 |
| 1JN9-20-24 | U1.5 / 8 "X12 | Z1.1 / 2 "X11.5 | 57 | 61 | 50 |
| 1JN9-24 | U1.7 / 8 "X12 | Z1.1 / 2 "X11.5 | 61 | 59 | 50 |
| 1JN9-24-20 | U1.7 / 8 "X12 | Z1.1 / 4 "X11.5 | 61 | 59 | 50 |
| 1JN9-32-24 | U2.1 / 2 "X12 | Z1.1 / 2 "X11.5 | 66 | 63 | 65 |
| 1JN9-32 | U2.1 / 2 "X12 | Z2 "X11.5 | 66 | 63 | 65 |
2NU cauruļu veidgabali ir aprīkoti ar NPT tēviņu un NPSM sieviešu 60 grādu konusa pavedienu. Cauruļu armatūra ir sastāvdaļas, ko izmanto, lai savienotu, izbeigtu, kontrolētu plūsmu un mainītu cauruļvadu virzienu daudzās dažādās nozarēs. Ja jūs interesē mūsu cauruļu veidgabali, apsveriet lietojumprogrammu, jo tas ietekmēs materiāla veidu, formu, izmēru un nepieciešamo izturību.
√ Daļas Nr .: 2NU (NPT vīrietis līdz NPSM sievietei 60 ° konuss)
Read Vītņu veidi: NPT, NPSM, JIC, BSP, BSPT, Metric, JIS utt.
√ Cenas: YH furnitūras cenas atšķiras pēc veida, daudzuma, materiāla utt.
√ Valūta: USD, EURO, RMB uc
√ OEM pakalpojums: pieejams zīmējumiem, paraugiem vai prasībām.
√ Maksājuma termiņš: 30% TT iepriekš, 70% TT pirms nosūtīšanas
NPSM adaptera savienojuma rasējums
Tehnisko datu tabula
| THREAD | IZMĒRI | |||||
| NODAĻA. | E | F | A | C | S1 | S2 |
| 2NU-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 10 | 5.5 | 12 | 14 |
| 2NU-02-04 | Z1 / 8 "X27 | Z1 / 4 "X18 | 10 | 5.5 | 12 | 19 |
| 2NU-04-02 | Z1 / 4 "X18 | Z1 / 8 "X27 | 14 | 5.5 | 14 | 14 |
| 2NU-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 14 | 5.5 | 14 | 19 |
| 2NU-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 14 | 6.5 | 17 | 22 |
| 2NU-04-08 | Z1 / 4 "X18 | Z1 / 2 "X14 | 14 | 8 | 19 | 27 |
| 2NU-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 14 | 6.5 | 19 | 22 |
| 2NU-06-04 | Z3 / 8 "X18 | Z1 / 4 "X18 | 14 | 5.5 | 19 | 19 |
| 2NU-06-08 | Z3 / 8 "X18 | Z1 / 2 "X14 | 14 | 8 | 19 | 27 |
| 2NU-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 19 | 8 | 22 | 27 |
| 2NU-08-04 | Z1 / 2 "X14 | Z1 / 4 "X18 | 19 | 5.5 | 22 | 19 |
| 2NU-08-06 | Z1 / 2 "X14 | Z3 / 8 "X18 | 19 | 6.5 | 22 | 22 |
| 2NU-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 19.5 | 11.5 | 27 | 32 |
| 2NU-12-06 | Z3 / 4 "X14 | Z3 / 8 "X18 | 19.5 | 6.5 | 27 | 22 |
| 2NU-12-08 | Z3 / 4 "X14 | Z1 / 2 "X14 | 19.5 | 8 | 27 | 27 |
| 2NU-12-16 | Z3 / 4 "X14 | Z1 "X11.5 | 19.5 | 11.5 | 36 | 41 |
| 2NU-16-12 | Z1 "X11.5 | Z3 / 4 "X14 | 24 | 11.5 | 36 | 32 |
| 2NU-16 | Z1 "X11.5 | Z1 "X11.5 | 24 | 11.5 | 36 | 41 |
| 2NU-16-20 | Z1 "X11.5 | Z1.1 / 4 "X11.5 | 24 | 12 | 41 | 50 |
| 2NU-20-16 | Z1.1 / 4 "X11.5 | Z1 "X11.5 | 25 | 11.5 | 46 | 41 |
| 2NU-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 12 | 46 | 50 |
| 2NU-20-24 | Z1.1 / 4 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 13 | 41 | 55 |
| 2NU-24-20 | Z1.1 / 2 "X11.5 | Z1.1 / 4 "X11.5 | 25 | 12 | 46 | 50 |
| 2NU-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 25 | 13 | 50 | 55 |
| 2NU-32 | Z2 "X11.5 | Z2 "X11.5 | 29 | 16 | 65 | 70 |
5N9 veidgabali ir 90 grādu elkoņu NPT vīrieši ar NPT sieviešu vītņu veidiem. NPT vītnes ir konstruētas ar 60 grādu leņķa leņķi, un tās tiek izmantotas, lai savienotu un aizzīmogotu caurules ar zemas spiediena gaisa vai šķidrumu un arī mehānisko lauku savienojumiem. 5N9 veidgabali tiek ražoti ar pasaulē pazīstamu Eaton ražošanas standartu.
√ Daļas Nr .: 5N9 (90 ° NPT mātīte līdz NPT)
Ing Liešanas metode: kalti (precīzi ieguldīta liešana un precīzi apstrādāta CNC)
√ OEM pakalpojums: pieejams pēc pieprasījuma
√ Ķermeņa materiāls: oglekļa tērauds; nerūsējošais tērauds; citu pieejamo materiālu
√ Pielietojums: nafta, ieguve, lauksaimniecība, pārtika, ķīmija un citas rūpniecības nozares.
90 grādu amerikāņu adaptera zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||
| NODAĻA. | E | F | A | B | S1 |
| 5N9-02 | Z1 / 8 "X27 | Z1 / 8 "X27 | 30 | 17.8 | 17 |
| 5N9-04-02 | Z1 / 4 "X18 | Z1 / 8 "X27 | 30 | 16.8 | 17 |
| 5N9-04 | Z1 / 4 "X18 | Z1 / 4 "X18 | 33 | 22.4 | 19 |
| 5N9-04-06 | Z1 / 4 "X18 | Z3 / 8 "X18 | 37 | 25 | 22 |
| 5N9-06 | Z3 / 8 "X18 | Z3 / 8 "X18 | 37 | 25 | 22 |
| 5N9-08 | Z1 / 2 "X14 | Z1 / 2 "X14 | 43 | 31.2 | 27 |
| 5N9-12-08 | Z3 / 4 "X14 | Z1 / 2 "X14 | 43 | 31.2 | 27 |
| 5N9-12 | Z3 / 4 "X14 | Z3 / 4 "X14 | 52 | 34.5 | 33 |
| 5N9-16 | Z1 "X11.5 | Z1 "X11.5 | 59 | 41.1 | 44 |
| 5N9-20 | Z1.1 / 4 "X11.5 | Z1.1 / 4 "X11.5 | 61 | 43.2 | 50 |
| 5N9-24 | Z1.1 / 2 "X11.5 | Z1.1 / 2 "X11.5 | 65 | 52.8 | 65 |
| 5N9-32 | Z2 "X11.5 | Z2 "X11.5 | 65 | 62 | 65 |
