1SN adaptera piederumi ir JIS GAS vīriešu 30 grādu konuss līdz NPT vītņu veidiem. 1SN veidgabali tiek ražoti ar izmēriem no 1/4 '' līdz 2 '', kas atbilst lielākai klientu prasībām. Mēs piedāvājam kvalitatīvus produktus valsts tirgum un pasaulei. Mēs sniedzam pēcpārdošanas pakalpojumus un problēmu risinājumus.
√ Pielikuma Nr .: 1SN (JIS GAS vīrietis 60 ° Cone uz NPT Male)
Izes Izmēri: no 04 līdz 32 ir populāri YH Hydraulic. Citi izmēri ir pieņemami, ja ir sniegti rasējumi, paraugi vai pieprasījums
√ Materiāls: oglekļa tērauds 45 (parasti izmanto); nerūsējošais tērauds vai misiņš (pieejams)
√ Ražošanas standarts: Uzvarētājs pats kā Eaton
√ Zīmols: YH; bet uz izstrādājumu korpusa nav uzrakstīts zīmols, izņemot to
Ples Paraugi: mazāk nekā 5gab
JIS uz NPT adaptera zīmējumu
Tehnisko datu tabula
| 代号 | RE TRŪKUMS | 尺寸 IZMĒRI | ||||
| NODAĻA. | E | F | A | B | S1 | L |
| 1SN-04 | G1 / 4 "X19 | Z1 / 4 "X18 | 15 | 14 | 17 | 35 |
| 1SN-04-02 | G1 / 4 "X19 | Z1 / 8 "X27 | 15 | 10 | 17 | 31 |
| 1SN-04-06 | G1 / 4 "X19 | Z3 / 8 "X18 | 15 | 14 | 19 | 35 |
| 1SN-04-08 | G1 / 4 "X19 | Z1 / 2 "X14 | 15 | 19 | 22 | 41 |
| 1SN-06 | G3 / 8 "X19 | Z3 / 8 "X18 | 16 | 14 | 19 | 36 |
| 1SN-06-04 | G3 / 8 "X19 | Z1 / 4 "X18 | 16 | 14 | 19 | 36 |
| 1SN-06-08 | G3 / 8 "X19 | Z1 / 2 "X14 | 16 | 19 | 22 | 43 |
| 1SN-08 | G1 / 2 "X14 | Z1 / 2 "X14 | 19 | 19 | 22 | 46 |
| 1SN-08-04 | G1 / 2 "X14 | Z1 / 4 "X18 | 19 | 14 | 22 | 41 |
| 1SN-08-06 | G1 / 2 "X14 | Z3 / 8 "X18 | 19 | 14 | 22 | 41 |
| 1SN-08-12 | G1 / 2 "X14 | Z3 / 4 "X14 | 19 | 19.5 | 27 | 48.5 |
| 1SN-12 | G3 / 4 "X14 | Z3 / 4 "X14 | 23 | 19.5 | 30 | 52 |
| 1SN-12-08 | G3 / 4 "X14 | Z1 / 2 "X14 | 23 | 19 | 30 | 52 |
| 1SN-12-16 | G3 / 4 "X14 | Z1 "X11.5 | 23 | 24 | 36 | 58 |
| 1SN-16 | G1 "X11 | Z1 "X11.5 | 25 | 24 | 36 | 60 |
| 1SN-16-12 | G1 "X11 | Z3 / 4 "X14 | 25 | 19.5 | 36 | 55.5 |
| 1SN-20 | G1.1 / 4 "X11 | Z1.1 / 4 "X11.5 | 29 | 25 | 46 | 66 |
| 1SN-24 | G1.1 / 2 "X11 | Z1.1 / 2 "X11.5 | 30 | 25 | 50 | 68 |
| 1SN-32 | G2 "X11 | Z2 "X11.5 | 35 | 29 | 70 | 81 |
1SG9-OG tipa furnitūra ir 90 grādu leņķī JIS GAS vīriešu 60 grādu konuss ar BSP vīriešu o-gredzena regulējamu tapu. Izmēri no 1/4 "līdz 1,1 / 2" parasti tiek ražoti YH Hydraulic. Sīkāka informācija tiek parādīta tehnisko datu tabulā jūsu atsaucei. Mēs atzinīgi vērtējam klientus, lai piedāvātu mums dažus ieteikumus vai komentārus, kas var uzlabot mūsu spējas ražošanā un ekspluatācijā.
√ Daļas Nr .: 1SG9-OG (90 ° JIS GAS vīriešu 60 ° konuss ar BSP cilindra regulējamu cilpu)
√ Materiāls: oglekļa tērauds (kvalificēts); Nerūsējošais tērauds un misiņš ir pieņemami
√ Virsmas apstrāde: cinkota (balta vai dzeltena); hromēts; niķelēts
√ OEM pakalpojums: pieejams ražošanai kā paraugi; projektēšana
Ples Paraugu apkalpošana: produkcijas kvalitātes testēšanai ir mazāks par 3 gab.
BSP O-gredzena regulējams Stud rasējums
Tehnisko datu tabula
| 代号 | RE TRŪKUMS | 尺寸 IZMĒRI | ||||
| NODAĻA. | E | F | A | B | S1 | S2 |
| 1SG9-04OG | G1 / 4 "X19 | G1 / 4 "X19 | 27 | 31 | 14 | 19 |
| 1SG9-06OG | G3 / 8 "X19 | G3 / 8 "X19 | 29 | 36 | 17 | 22 |
| 1SG9-08OG | G1 / 2 "X14 | G1 / 2 "X14 | 37 | 43 | 22 | 27 |
| 1SG9-12OG | G3 / 4 "X14 | G3 / 4 "X14 | 43 | 49 | 27 | 32 |
| 1SG9-16OG | G1 "X11 | G1 "X11 | 49 | 53 | 33 | 41 |
| 1SG9-20OG | G1.1 / 4 "X11 | G1.1 / 4 "X11 | 57 | 59 | 44 | 50 |
| 1SG9-24OG | G1.1 / 2 "X11 | G1.1 / 2 "X11 | 59 | 65 | 50 | 55 |
1ST4 sērijas adapteru piederumi ir 45 grādu elkoņa JIS GAS vīriešu 60 grādu konuss ar BSPT vītņveida vītņu tipiem. Mūsu ikdienas ražošanā ir iesaistīti pilnie izmēri no 04 līdz 32. Sīkāka informācija ir parādīta zemāk un sadaļā "tehniskie dati". Jūs varat doties uz priekšu, lai pārbaudītu un atrastu nepieciešamos priekšmetus un izmērus.
√ Daļas Nr .: 1ST4 (45 ° JIS GAS vīriešu 60 ° konuss ar BSPT vītnes tipa)
√ Zīmols: YH; standarts ir Eaton ražošana
√ Funkcija: iekārtu iekšējās daļas savienošana, lai pārnestu šķidrumus, piemēram, eļļu un ūdeni
√ Materiāli: dzelzs; oglekļa tērauds; nerūsējošais tērauds; citi specifiski metāli
Face Virsma: Cr + 3; Cr + 6 cinkots; hromēts
√ Piegādes laiks: mazāk par 25 dienām pasūtījumam vai saskaņā ar rēķinu
JIS GAS Elkoņu savienotāji Zīmējums
Tehnisko datu tabula
| 代号 | RE TRŪKUMS | 尺寸 IZMĒRI | |||
| NODAĻA. | E | F | A | B | S1 |
| 1ST4-04 | G1 / 4 "X19 | R1 / 4 "X19 | 22 | 22 | 14 |
| 1ST4-04-02 | G1 / 4 "X19 | R1 / 8 "X28 | 22 | 22 | 14 |
| 1ST4-04-06 | G1 / 4 "X19 | R3 / 8 "X19 | 22 | 22 | 17 |
| 1ST4-04-08 | G1 / 4 "X19 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-06 | G3 / 8 "X19 | R3 / 8 "X19 | 22 | 22 | 17 |
| 1ST4-06-04 | G3 / 8 "X19 | R1 / 4 "X19 | 22 | 22 | 17 |
| 1ST4-06-08 | G3 / 8 "X19 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-08 | G1 / 2 "X14 | R1 / 2 "X14 | 27 | 27 | 22 |
| 1ST4-08-06 | G1 / 2 "X14 | R3 / 8 "X19 | 27 | 27 | 22 |
| 1ST4-12 | G3 / 4 "X14 | R3 / 4 "X14 | 33 | 33 | 27 |
| 1ST4-12-08 | G3 / 4 "X14 | R1 / 2 "X14 | 33 | 33 | 27 |
| 1ST4-16 | G1 "X11 | R1 "X11 | 37 | 37 | 33 |
| 1ST4-16-12 | G1 "X11 | R3 / 4 "X14 | 37 | 37 | 33 |
| 1ST4-20 | G1.1 / 4 "X11 | R1.1 / 4 "X11 | 40 | 40 | 44 |
| 1ST4-24 | G1.1 / 2 "X11 | R1.1 / 2 "X11 | 47 | 47 | 50 |
| 1ST4-32 | G2 "X11 | R2 "X11 | 55 | 55 | 65 |

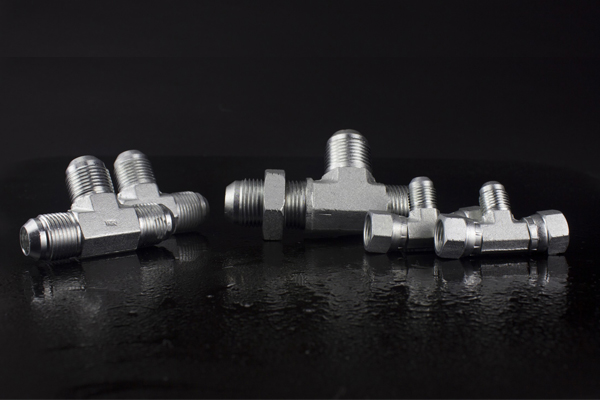

AK sērijas piederumi ir JIS metriski 60 ° konusveida tee, kas tiek ražoti mūsu rūpnīcā. Populāri izmēri ir parādīti tehnisko datu tabulā ar rasējumiem un detaļām. Mūsu ražotās furnitūras pamatā ir Winner ražošanas standarts, kas tagad ir tāds pats kā Eaton. Armatūra var atbilst arī daudziem populāriem standartiem hidrauliskajā šķidrumā.
√ Daļas Nr .: AK (JIS metriskais 60 grādu konuss)
√ veidi: taisnas veidgabali; 45 grādu elkoņu stiprinājumi; 90 grādu elkoņu stiprinājumi; trīs galu montāža; krustu
√ Izmēri: no M14 līdz M33 pieejami ražošanai mūsu rūpnīcā
√ Threads: Metric; JIS metrika; BSP; BSPT; NPT; JIC; ORFS; citi
√ Krājumi un piegādes laiks: daudzi piederumi tiek glabāti kā akciju produkti, lai piegādes laiku varētu saīsināt.
Uzvarētāja standarta AK montāžas rasējums
Tehnisko datu tabula
| 代号 | 螺纹 | IZMĒRI | |
| NODAĻA. | THREAD E | A | S1 |
| AK-14 | M14X1.5 | 25 | 14 |
| AK-16 | M16X1.5 | 26 | 17 |
| AK-18 | M18X1.5 | 27.5 | 19 |
| AK-22 | M22X1.5 | 30 | 22 |
| AK-24 | M24X1.5 | 40 | 27 |
| AK-30 | M30X1.5 | 43 | 33 |
| AK-33 | M33X1.5 | 43 | 33 |

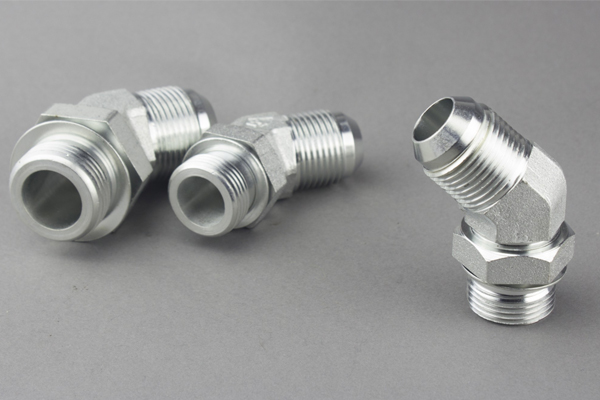

1DH4-OG adapteru sērija ir 45 grādu metriska 24 grādu smagā tipa regulējama stud. Lai nodrošinātu mūsu augsto kvalitāti, tiek ražots viegls tērauds. Un visas mašīnas ir uzlabotas mūsu rūpnīcā, ko mēs varam piegādāt kvalitatīviem produktiem. Tāpat mēs varam nodrošināt klientus ar īpašiem adaptera piederumiem, ja tiek parādīti rasējumi, paraugi vai prasības.
√ Daļas Nr .: 1DH4-OG (45 ° metriska 24 ° smaguma tipa regulējama skava)
√ Process: saskaņā ar rasējumiem, paraugiem un precīziem izmēriem
√ Mašīnas un soļi: precīza CNC virpas, perforators, berzes preses, frēzēšanas mašīnas kalšana, štancēšana utt.
√ Iezīme: piemērots augstas kvalitātes mehānismam
√ Piegāde: FOB (Ningbo) ir tuvākā osta; mazāk par 30 dienām vienam pasūtījumam, ja vairums preču ir nepieciešami
Regulējamas skavas armatūra
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||||
| NODAĻA. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1DH4-14-12OG | M14X1.5 | M12X1.5 | 6 | 22 | 30 | 14 | 17 |
| 1DH4-16-14OG | M16X1.5 | M14X1.5 | 8 | 22 | 31 | 17 | 19 |
| 1DH4-18-16OG | M18X1.5 | M16X1.5 | 10 | 24 | 34 | 19 | 22 |
| 1DH4-20-18OG | M20X1.5 | M18X1.5 | 12 | 27 | 37 | 22 | 24 |
| 1DH4-24-22OG | M24X1.5 | M22X1.5 | 16 | 33 | 40 | 27 | 27 |
| 1DH4-30-27OG | M30X2 | M27X2 | 20 | 33 | 48 | 27 | 32 |
| 1DH4-36-33OG | M36X2 | M33X2 | 25 | 37 | 50 | 33 | 41 |
| 1DH4-42-42OG | M42X2 | M42X2 | 30 | 40 | 54 | 44 | 50 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1DH4-24-22OG / RN. | |||||||

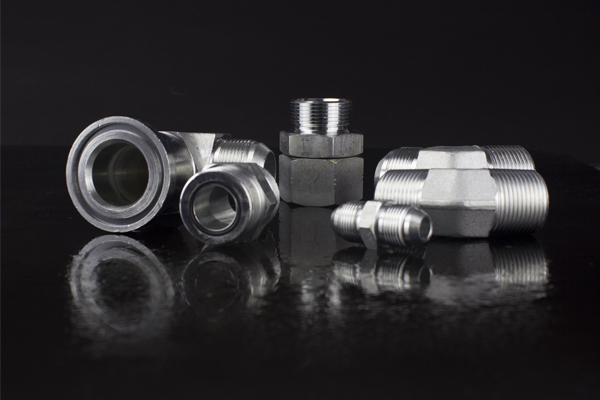

1DB-WD sērija ir metriska vīriešu 24 grādu smagā tipa un BSP ar aizvaru. Izmēri no 04 līdz 24 tiek ražoti un pārdoti YH Hydraulic. Izstrādājumi ir materiāli no viegla tērauda un nerūsējošā tērauda. Lielu precizitāti kontrolē CNC ražošana. Kā uzticams piegādātājs mēs piedāvājam ne tikai kvalitatīvus produktus, bet arī labu pakalpojumu labas biznesa sadarbības radīšanai.
√ Daļas Nr .: 1DB-WD (metriska 24 ° smagā tipa; BSP ar aizvaru)
√ Materiāls: Montāžas daļa: viegls tērauds; Captive seal: gumija
√ Tips: atbalsts komplekta komplektēšanai ar griešanas gredzeniem un uzgriežņiem
Q MOQ politika: 300PCS līdz 500PCS katram vienumam
√ Piegādes termiņš: FOB (Ningbo) vai CIF (klienta osta) ir pieņemams; nosūtīšanas dati ir mazāki par 30 dienām vienam pasūtījumam (reproducēti vienumi)

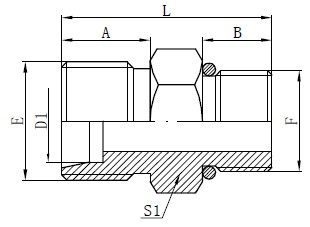

Captive Seal Adapter Fittings Zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | |||||
| NODAĻA. | E | F | TUBE OD D1 | A | B | S1 |
| 1DB-14-04WD | M14X1.5 | G1 / 4 "X19 | 6 | 13 | 12 | 19 |
| 1DB-16-04WD | M16X1.5 | G1 / 4 "X19 | 8 | 13.5 | 12 | 19 |
| 1DB-16-06WD | M16X1.5 | G3 / 8 "X19 | 8 | 13.5 | 13.5 | 22 |
| 1DB-18-04WD | M18X1.5 | G1 / 4 "X19 | 10 | 13.5 | 12 | 19 |
| 1DB-18-06WD | M18X1.5 | G3 / 8 "X19 | 10 | 13.5 | 13.5 | 22 |
| 1DB-18-08WD | M18X1.5 | G1 / 2 "X14 | 10 | 13.5 | 16 | 27 |
| 1DB-20-04WD | M20X1.5 | G1 / 4 "X19 | 12 | 13.5 | 12 | 22 |
| 1DB-20-06WD | M20X1.5 | G3 / 8 "X19 | 12 | 13.5 | 13.5 | 22 |
| 1DB-20-08WD | M20X1.5 | G1 / 2 "X14 | 12 | 13.5 | 16 | 27 |
| 1DB-22-08WD | M22X1.5 | G1 / 2 "X14 | 14 | 14 | 16 | 27 |
| 1DB-24-06WD | M24X1.5 | G3 / 8 "X19 | 16 | 14 | 13.5 | 27 |
| 1DB-24-08WD | M24X1.5 | G1 / 2 "X14 | 16 | 14 | 16 | 27 |
| 1DB-24-12WD | M24X1.5 | G3 / 4 "X14 | 16 | 14 | 18.5 | 32 |
| 1DB-30-12WD | M30X2 | G3 / 4 "X14 | 20 | 18 | 18.5 | 32 |
| 1DB-42-20WD | M42X2 | G1.1 / 4 "X11 | 30 | 20 | 20.5 | 50 |
| 1DB-52-24WD | M52X2 | G1.1 / 2 "X11 | 38 | 22 | 23 | 55 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1DB-14-04WD / RN. | ||||||
6C sērija ir metriski 24 grādu gaismas tipa starpsienu adapteru piederumi. Salīdzinot ar 6C veidiem, 6D sērija ir smags. Un tie visi ir atrodami YH Hydraulic. Mūsu adaptera piederumi ir kalti ar viegla tērauda materiālu. Bet klientu vajadzībām varam piedāvāt citus materiālus.
√ Daļas Nr .: 6C (metriska 24 ° gaismas veida pārsegs)
√ Izmēru diapazons: no M12 līdz M52; Lielākiem vai mazākiem, lūdzu, informējiet mūsu pārdošanu.
√ Tips: Ar griešanas gredzenu vai bez tā un rieksti ir pieejami pārdošanai.
√ Kvalitāte: ļoti precīzi izgatavota; labi iepakots; vislabākā kvalitāte (oglekļa tērauds)
√ Standarts: Uzvarētājs (tas pats, kas Eaton); citiem standarta izstrādājumiem ir nepieciešama detaļas Nr.
√ Iepakojums: kartona kārbas ar plastmasas vāku; koka korpuss ar plastmasas vāku
Metriskās starpsienas savienotāji Zīmējums
Tehnisko datu tabula
| IZMĒRI | ||||
| NODAĻA. | THREAD E | TUBE OD D1 | A | S1 |
| 6C-12 | M12X1.5 | 6 | 11 | 12 |
| 6C-14 | M14X1.5 | 8 | 13 | 14 |
| 6C-16 | M16X1.5 | 10 | 13.5 | 17 |
| 6C-18 | M18X1.5 | 12 | 13.5 | 19 |
| 6C-22 | M22X1.5 | 15 | 14 | 24 |
| 6C-26 | M26X1.5 | 18 | 14 | 27 |
| 6C-30 | M30X2 | 22 | 18 | 32 |
| 6C-33 | M33X2 | 25 | 18 | 36 |
| 6C-45 | M45X2 | 35 | 19 | 46 |
| 6C-52 | M52X2 | 42 | 19 | 55 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 6C-14RN. Ja pasūtāt to ar griezējgredzenu un uzgriezni, pēc daļas Nr. Piemēram, “6C-14LN” | ||||
1QT9 sērijas savienotāji ir 90 grādu metriski 74 ° konuss ar BSPT vītni. YH ir uzticams hidraulisko adapteru piederumu ražotājs un pārdevējs. Mūsu produkti tiek pielietoti lauksaimniecības mašīnās, automobiļos, celtniecībā, inženiertehniskajās iekārtās utt.
√ Daļas Nr .: 1QT9 (90 grādi metriskā vīrieša 74 grādi konuss un BSPT vīrietis)
√ Standarta: uzvarētāja (Eaton) ražošanas standarts
√ Piegādes laiks: Mazāk par 45 dienām, neatkarīgi no lielā vai mazā pasūtījuma.
√ Aprīkojums: CNC mašīnas; automātiskā virpošana; rokas virpas dzirnaviņas; vītņu velmēšanas mašīna; urbšanas mašīnas; cauruļu elkošanas mašīna; utt.
Ples Paraugu apkalpošana: mazāk nekā 5gab.
BSPT vīriešu adaptera savienotāju rasējumi
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||
| NODAĻA. | E | F | A | B | S1 |
| 1QT9-12-02 | M12X1.5 | R1 / 8 "X28 | 26.5 | 23.5 | 11 |
| 1QT9-12-04 | M12X1.5 | R1 / 4 "X19 | 29 | 27 | 14 |
| 1QT9-14-02 | M14X1.5 | R1 / 8 "X28 | 29 | 27 | 14 |
| 1QT9-14-04 | M14X1.5 | R1 / 4 "X19 | 29 | 27 | 14 |
| 1QT9-16-04 | M16X1.5 | R1 / 4 "X19 | 30 | 28 | 17 |
| 1QT9-16-06 | M16X1.5 | R3 / 8 "X19 | 30 | 28 | 17 |
| 1QT9-16-08 | M16X1.5 | R1 / 2 "X14 | 37 | 37 | 22 |
| 1QT9-18-04 | M18X1.5 | R1 / 4 "X19 | 33 | 33 | 19 |
| 1QT9-18-06 | M18X1.5 | R3 / 8 "X19 | 33 | 33 | 19 |
| 1QT9-22-06 | M22X1.5 | R3 / 8 "X19 | 37 | 37 | 22 |
| 1QT9-22-08 | M22X1.5 | R1 / 2 "X14 | 37 | 37 | 22 |
| 1QT9-27-08 | M27X1.5 | R1 / 2 "X14 | 43 | 43 | 27 |
| 1QT9-27-12 | M27X1.5 | R3 / 4 "X14 | 43 | 43 | 27 |
| 1QT9-27-16 | M27X1.5 | R1 "X11 | 52 | 47 | 33 |
| 1QT9-30-12 | M30X2 | R3 / 4 "X14 | 52 | 47 | 33 |
| 1QT9-36-16 | M36X2 | R1 "X11 | 52 | 47 | 33 |
| 1QT9-39-16 | M39X2 | R1 "X11 | 59 | 54 | 44 |
| 1QT9-42-20 | M42X2 | R1.1 / 4 "X11 | 59 | 54 | 44 |
| 1QT9-45-16 | M45X2 | R1 "X11 | 60 | 57 | 50 |
| 1QT9-45-20 | M45X2 | R1.1 / 4 "X11 | 60 | 57 | 50 |
| 1QT9-45-24 | M45X2 | R1.1 / 2 "X11 | 60 | 57 | 50 |

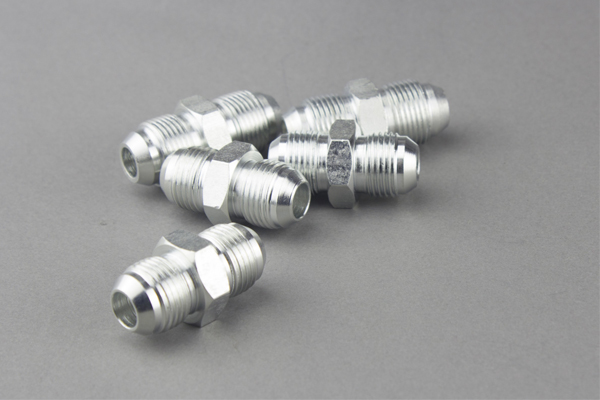

1C sērija ir metriski 24 grādu gaismas tipa, kuru izmēri ir pieejami no M12 līdz M52. YH nodrošina pilnu hidraulisko adapteru piederumu komplektu, kas ir pabeigts bez frēzēm un asām malām. Mēs varam nodrošināt OEM pakalpojumus ar zīmējumiem, paraugiem vai prasībām.
√ Daļas Nr .: 1C (metriska 24 grādu gaismas tips)
√ Priekšrocības: konkurētspējīgas cenas; uzticama kvalitāte; Augsta gludas virsmas apdare
√ Pārklājums: cinkots; hromēts; glezna; citi
√ Standarta: pamatojoties uz Winner (Eaton) ražošanu
√ Spiediens: no 16Mpa līdz 63Mpa
Metriskā vīriešu gaismas tipa zīmējums
Tehnisko datu tabula
| IZMĒRI | |||||
| NODAĻA. | THREAD E | TUBE OD D1 | A | S1 | L |
| 1C-12 | M12X1.5 | 6 | 11 | 12 | 28 |
| 1C-14 | M14X1.5 | 8 | 13 | 14 | 32 |
| 1C-16 | M16X1.5 | 10 | 13.5 | 17 | 33 |
| 1C-18 | M18X1.5 | 12 | 13.5 | 19 | 33 |
| 1C-22 | M22X1.5 | 15 | 14 | 24 | 35 |
| 1C-26 | M26X1.5 | 18 | 14 | 27 | 38 |
| 1C-30 | M30X2 | 22 | 18 | 32 | 47 |
| 1C-33 | M33X2 | 25 | 18 | 36 | 47 |
| 1C-45 | M45X2 | 35 | 19 | 46 | 51 |
| 1C-52 | M52X2 | 42 | 19 | 55 | 55 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1C-22RN. | |||||

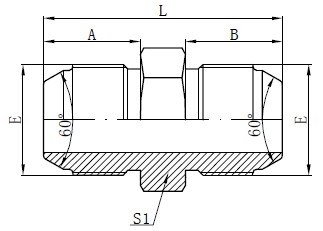

1K sērijas adapteru piederumi ir aprīkoti ar vītnes tipa JIS metrisko vīriešu 60 grādu konusu. JIS ir īss japāņu rūpniecības standartam, kas ir metrisko pavedienu veids. Katru dienu ražotie lielumi tiek parādīti tehnisko datu tabulā ar detalizētām specifikācijām. YH arī atzinīgi vērtē pielāgotus adapterus ar sniegtajiem paraugiem vai zīmējumiem.
√ Daļas Nr .: 1K (JIS metrisko vīriešu 60 grādu konuss)
√ Virsmas apstrāde: trīsvērtīgs sudraba cinks; Trivalentais dzeltens cinks; Sešvērtīgais dzeltens cinks; Chrome plāksne; Elektroķīlis utt
√ Pārbaude: 100% pirms iepakojuma
√ Priekšrocība: konkurētspējīga cena; Uzticama kvalitāte; Spēcīga piegādes iespēja; Ideāla virsmas apdare
√ Piegāde: ar 25 dienām atkārtoti saražotajiem priekšmetiem
JIS metrisko vīriešu adapteru zīmējums
Tehnisko datu tabula
| IZMĒRI | |||||
| NODAĻA. | THREAD E | A | B | S1 | L |
| 1K-14 | M14X1.5 | 17 | 17 | 17 | 40 |
| 1K-16 | M16X1.5 | 18 | 18 | 17 | 42 |
| 1K-18 | M18X1.5 | 18 | 18 | 19 | 42 |
| 1K-20 | M20X1.5 | 20 | 20 | 22 | 48 |
| 1K-22 | M22X1.5 | 20 | 20 | 24 | 48 |
| 1K-24 | M24X1.5 | 21.5 | 21.5 | 27 | 53 |
| 1K-30 | M30X1.5 | 26 | 26 | 32 | 63 |
| 1K-33 | M33X1.5 | 30 | 30 | 36 | 71 |
| 1K-36 | M36X1.5 | 33 | 33 | 41 | 78 |
| 1K-42 | M42X1.5 | 36 | 36 | 46 | 85 |
Metrisko adapteru piederumi 1DO sērija ir metriska 24 grādu smagā tipa un SAE vīriešu O-gredzena pavedienu veidi. YH ir vadošais metrisko adapteru piederumu ražotājs, kas balstās uz Winner ražošanas standartu. Ar pilnīgām inženiertehniskajām iespējām, YH var izstrādāt pielāgotus metriskos veidgabalus un šļūteņu komplektus atbilstoši sākotnējiem aprīkojuma standartiem.
√ Daļas Nr .: 1DO (metriska 24 grādu smaga tipa vīrietis ar SAE vīriešu gredzenveida vītni)
√ Zīmols: YH; Ja nepieciešams kāds logotips, lūdzu, rakstiet mums uz e-pastu
Izes Izmēri: tehnisko datu tabulā norādītās specifikācijas ir standarta. Bet izmēru atšķirībām, lūdzu, ņemiet vērā uzziņu sarakstā
√ Piegādes laiks: 15 dienu laikā; kā norādīts rēķinā
√ Tuvākā osta: Ningbo, Ķīna
SAE O-gredzena šļūtenes savienotāji Zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||||
| NODAĻA. | E | F | TUBE OD D1 | A | B | S1 | L |
| 1DO-16-04 | M16X1.5 | U7 / 16 "X20 | 8 | 13.5 | 10 | 17 | 29 |
| 1DO-18-06 | M18X1.5 | U9 / 16 "X18 | 10 | 13.5 | 12 | 19 | 31 |
| 1DO-20-06 | M20X1.5 | U9 / 16 "X18 | 12 | 13.5 | 12 | 22 | 33 |
| 1DO-20-08 | M20X1.5 | U3 / 4 "X16 | 12 | 13.5 | 12 | 24 | 32 |
| 1DO-24-08 | M24X1.5 | U3 / 4 "X16 | 16 | 14 | 12 | 24 | 32 |
| 1DO-24-10 | M24X1.5 | U7 / 8 "X14 | 16 | 14 | 13.5 | 27 | 37 |
| 1DO-30-08 | M30X2 | U3 / 4 "X16 | 20 | 18 | 12 | 32 | 41 |
| 1DO-30-10 | M30X2 | U7 / 8 "X14 | 20 | 18 | 13.5 | 32 | 42 |
| 1DO-30-12 | M30X2 | U1.1 / 16 "X12 | 20 | 18 | 16 | 32 | 45 |
| 1DO-42-16 | M42X2 | U1.5 / 16 "X12 | 30 | 20 | 17 | 46 | 50 |
| 1DO-42-20 | M42X2 | U1.5 / 8 "X12 | 30 | 20 | 18 | 50 | 55 |
| 1DO-52-20 | M52X2 | U1.5 / 8 "X12 | 38 | 22 | 18 | 55 | 57 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1DO-24-10RN. | |||||||
Nr. BC adapteri ir kalti un izgatavoti no oglekļa tērauda. Tie ir pabeigti ar trīsvērtīgu apšuvumu un cenu. Produkti ir labi iepakoti, lai izvairītos no sadursmes un mitruma. Adapteri ir izgatavoti no CNC mašīnām, kas var uzturēt augstu gludas apdares pakāpi un nepieciešamo pielaidi. Ja zīmējumi vai paraugi tiek piedāvāti, YH atzinīgi vērtē klienta izstrādātus produktus.
√ Daļas Nr .: BC (Metriska 24 grādu sieviete ar metrisko 24 grādu smago tipu)
√ Tips: var rezervēt visu komplektu, ko adapteris ar griešanas gredzenu un uzgriezni
√ Materiāls: oglekļa tērauds; Nerūsējošais tērauds
Izes Izmēri: populārie ražošanas izmēri parādīti tehnisko datu tabulā; citi ir apsveicami
Q MOQ: 300 gab. Vienu vienumu
Ample Paraugs: mazāk par 5 gabaliem ir bez maksas saskaņā ar krājumu stāvokli
Metriskā sieviešu šļūteņu zīmēšana
Tehnisko datu tabula
| THREAD | TUBE OD | IZMĒRI | ||||||
| NODAĻA. | E | F | D1 | D2 | A | C | S1 | S2 |
| BC-12 | M12X1.5 | M12X1.5 | 6 | 6 | 25 | 2 | 14 | 17 |
| BC-14 | M14X1.5 | M14X1.5 | 8 | 8 | 25 | 2 | 14 | 19 |
| BC-16 | M16X1.5 | M16X1.5 | 10 | 10 | 26 | 2 | 17 | 22 |
| BC-18 | M18X1.5 | M18X1.5 | 12 | 12 | 27.5 | 2.5 | 19 | 24 |
| BC-22 | M22X1.5 | M22X1.5 | 15 | 15 | 30 | 3 | 22 | 27 |
| BC-26 | M26X1.5 | M26X1.5 | 18 | 18 | 35 | 3.5 | 24 | 32 |
| BC-30 | M30X2 | M30X2 | 22 | 22 | 40 | 3.5 | 27 | 36 |
| BC-36 | M36X2 | M36X2 | 28 | 28 | 43 | 4 | 33 | 41 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: BC-30RN. | ||||||||
1CO9-OG ir 90 grādu elkoņa izmēra vīrietis ar SAE vīriešu regulējamām vītnēm. To var ražot arī ar veselu komplektu, kas ir savienots ar attiecīgo griešanas gredzenu un uzgriezni. YH piedāvā piederumus, kas nodrošina bezmaksas noplūdes risinājumus. Savienojumi parasti savieno šļūtenes komplektu ar ostu vai adapteri, un tie ir izgatavoti, lai atbilstu SAE, ISO un JIS standartu prasībām.
√ Daļas Nr .: 1CO9-OG (90 grādu metriska 24 grādu gaismas veida ar SAE vīriešu regulējamām vītnēm)
√ Virsmas apstrāde: trīsvērtīgs sudraba cinks, trīsvērtīgs dzeltens cinks, sešvērtīgais dzeltens cinks, hroma plāksne, elektriskā spodrināšana
√ Priekšrocība: augsta kvalitāte, perfekta virsmas apdare, gluda Outlook, standarta pielaide.
√ Sertifikāts: ISO9001: 2008
√ OEM: pieejams
√ Piegāde: 10 dienu laikā (atbilstoši nepieciešamajiem vienumiem un daudzumiem)
Elkoņa vīriešu regulējams Stud zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||||
| NODAĻA. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1CO9-12-04OG | M12X1.5 | U7 / 16 "X20 | 6 | 27 | 27.2 | 14 | 17 |
| 1CO9-14-06OG | M14X1.5 | U9 / 16 "X18 | 8 | 29 | 31.8 | 17 | 19 |
| 1CO9-16-06OG | M16X1.5 | U9 / 16 "X18 | 10 | 29 | 33.3 | 17 | 19 |
| 1CO9-18-08OG | M18X1.5 | U3 / 4 "X16 | 12 | 32 | 37.5 | 19 | 24 |
| 1CO9-22-08OG | M22X1.5 | U3 / 4 "X16 | 15 | 37 | 44 | 22 | 27 |
| 1CO9-22-10OG | M22X1.5 | U7 / 8 "X14 | 15 | 37 | 39.5 | 22 | 24 |
| 1CO9-26-12OG | M26X1.5 | U1.1 / 16 "X12 | 18 | 43 | 51 | 27 | 32 |
| 1CO9-30-12OG | M30X2 | U1.1 / 16 "X12 | 22 | 43 | 53.5 | 27 | 32 |
| 1CO9-36-16OG | M36X2 | U1.5 / 16 "X12 | 28 | 49 | 57.5 | 33 | 41 |
| 1CO9-45-20OG | M45X2 | U1.5 / 8 "X12 | 35 | 57 | 63 | 44 | 50 |
| 1CO9-52-20OG | M52X2 | U1.7 / 8 "X12 | 42 | 59 | 70.5 | 50 | 55 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1CO9-12-04OG / RN. | |||||||
Metriskā adaptera montāža 2E9 vietā ir 90 grādu metriska tērauda gredzena diega ar metrisku vītni. YH piedalījās arī dažādu pavedienu veidu ražošanā, piemēram, BSPP, BSPT, JIS, JIC, NPT utt. Mēs lepojamies ar labu darba grupu, plašu augstas kvalitātes akciju produktu izvēli, kā arī ātru un draudzīgu apkalpošanu klientiem .
√ Daļas Nr .: 2E9 (90 grādu metrisko vītņu metriskās vītnes)
√ Virsmas apstrāde: Cr3 pārklājums; cinkots (dzeltens; balts); niķelēts
√ Priekšrocība: gluda virsma bez liemeniem un piemaisījumiem; augstas precizitātes izgatavošana; ātra piegāde; krājumu produktus kā pieejamus paraugus
√ Individuāli orientēts pakalpojums: nestandarta produkti klientu zīmējumiem vai paraugiem
√ Iepakojums: kartona iepakojums, tad kaste vai palete piegādei
Metrisko vīriešu O veida gredzenu savienojumi Zīmējums
Tehnisko datu tabula
| THREAD | IZMĒRI | |||||
| NODAĻA. | E | F | A | C | S1 | S2 |
| 2E9-14 | M14X1.5 | M14X1.5 | 29 | 9 | 14 | 19 |
| 2E9-16 | M16X1.5 | M16X1.5 | 30 | 9.5 | 17 | 22 |
| 2E9-18 | M18X1.5 | M18X1.5 | 33 | 9.5 | 19 | 24 |
| 2E9-22 | M22X1.5 | M22X1.5 | 37 | 10 | 22 | 27 |
| 2E9-27 | M27X1.5 | M27X1.5 | 41 | 10.5 | 27 | 32 |
| 2E9-30 | M30X1.5 | M30X1.5 | 49 | 11.5 | 33 | 36 |
| 2E9-36 | M36X2 | M36X2 | 47 | 13.5 | 33 | 41 |
| 2E9-39 | M39X2 | M39X2 | 57 | 13.5 | 44 | 46 |
| 2E9-45 | M45X2 | M45X2 | 55 | 15.5 | 44 | 55 |
| 2E9-52 | M52X2 | M52X2 | 59 | 17.5 | 55 | 60 |
Nr. 1CH9-OG ir 90 ° metriski 24 ° apgaismojuma tipa regulējami tapu adapteri. Tajā ir daudz izmēru, kas parādīti tehniskajos datos. Un citiem izmēriem, YH laipni klienti sazināties ar mūsu pārdošanas. 1CH9-OG ir pabeigts ar atbilstošiem Viton izmēriem, kāpēc „OG” pēc katras daļas Nr. Adapteri pirms iepakojuma ir pārklāti ar cinku, hromu, niķeli utt.
√ Daļas Nr .: 1CH9-OG (90 grādu metriska 24 grādu augstumā LT regulējama taps)
√ Ražošanas process: materiālu sagatavošana; instrumentu virpošanas apstrāde; CNC mašīnu izgatavošana; noņemt sijas un piemaisījumus; pārklājums; pārbaudīt izmērus un daudzumus; iepakošana; pasūtījumu
√ iezīme: augsta precizitāte; augsta gludas apdares pakāpe; kvalificēta pielaide
√ Priekšrocība: laba kvalitāte; konkurētspējīga cena; jauks pakalpojums
Elkoņu hidrauliskie adapteri Zīmēšana
Tehnisko datu tabula
| THREAD | IZMĒRI | ||||||
| NODAĻA. | E | F | TUBE OD D1 | A | B | S1 | S2 |
| 1CH9-12-10OG | M12X1.5 | M10X1 | 6 | 27 | 26.5 | 14 | 14 |
| 1CH9-14-12OG | M14X1.5 | M12X1.5 | 8 | 27 | 32 | 14 | 17 |
| 1CH9-16-14OG | M16X1.5 | M14X1.5 | 10 | 29 | 34 | 17 | 19 |
| 1CH9-18-16OG | M18X1.5 | M16X1.5 | 12 | 32 | 36 | 19 | 22 |
| 1CH9-22-18OG | M22X1.5 | M18X1.5 | 15 | 37 | 39.5 | 22 | 24 |
| 1CH9-26-22OG | M26X1.5 | M22X1.5 | 18 | 43 | 43.5 | 27 | 27 |
| 1CH9-30-27OG | M30X2 | M27X2 | 25 | 43 | 50 | 27 | 32 |
| 1CH9-36-33OG | M36X2 | M33X2 | 28 | 49 | 54 | 33 | 41 |
| Piezīme: Gadījumā, ja vēlaties pasūtīt adapteri komplektā ar griešanas gredzenu un uzgriezni, mūsu daļas Nr. Piemēram: 1CH9-22-18OG / RN. | |||||||
